Les panneaux LED MicroTiles de Christie existent en deux pitchs différents : 1,5 ou 1,25 mm. Leur format compact permet de créer des murs d’images sur mesure avec énormément de latitude dans les dimensions finales. Pour vous aider à configurer votre mur, l’outil Christie LED Designer disponible en ligne calcule toutes les données et liste les éléments nécessaires.

De quels éléments a-t-on besoin pour un mur d’images MicroTiles ?

Cette question est importante car la façon dont fonctionne un mur LED n’est pas si évident et varie d’un fabricant à un autre. Ce ne sont pas des moniteurs reliés ensemble par des cordons HDMI. Chaque panneau affiche une fraction de l’image globale. Il est dépourvu de tout traitement : il reçoit les pixels qu’il doit afficher et c’est tout.

Vous pourrez aussi aimer :
HDBaseT : le cable Ethernet à tout faire

Technologie – Développée par LG, Samsung Sony et Valens, cette spécification s’appuie sur le câblage classique RJ45 pour faire transiter des Read more

Entrez dans la dimension Boxer !

C’est lors d’un partenariat avec Radio City Music Hall que Christie et son projecteur Boxer 4K30 ont permis de faire Read more

Le marché de l’AV over IP augmentera de 130% cette année

La distribution audio/vidéo est encore largement monopolisée par les matrices. Les offres en transmission AV sur réseau IPproposaient jusqu’ici une latence trop Read more

Niles SI-1230 : un amplificateur multicanaux pour sonoriser 6 zones

Dans un monde où la musique est devenue dématérialisée et omniprésente, la multi diffusion a le vent en poupe. Que Read more

Les éléments nécessaire en amont comprennent :la ou les sources (lecteur DVD/BD, ordinateur, caméra…),

un processeur/mélangeur vidéo comme le Christie X80 ou bien un PC dédié à cet effet,

un contrôleur de mur d’images,

un répartiteur/gestionnaire d’alimentation.

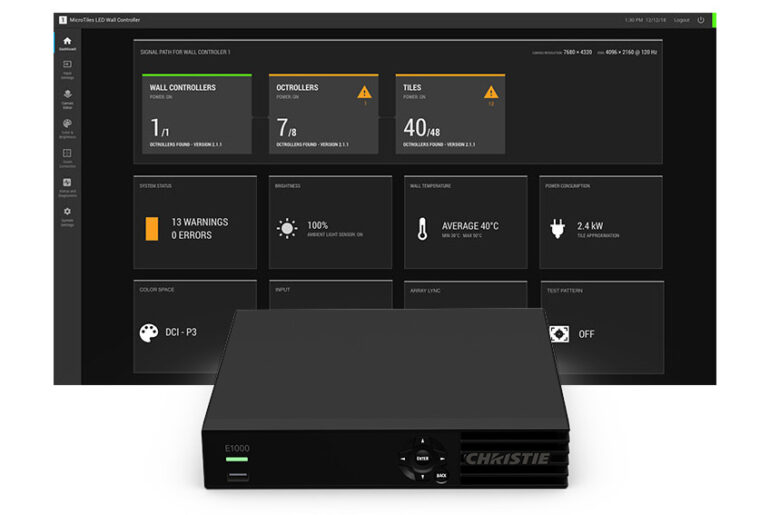

Dans le cas des murs MicroTiles Christie, vous avez le choix entre trois contrôleurs : E1000, E1000-3D, E1100. Ils possèdent des entrées HDMI, DisplayPort, SDI ou SDVoE selon le modèle. Et il existe une version 3D comme sa référence l’indique.
